pièces du kit
Aimant
Attention : les aimants sont puissants et peuvent être dangereux.
Aimant néodyme
Coût par unité : 2,67 €
Quantité : 4
Aimant ferrite
Coût par unité : 1,00 €
Quantité : 4
Bobineur
Le bobineur permet l'enroulement du fil de cuivre des bobines. Il en faut six pour le montage d'un kit éolienne. Les bobineurs sont maintenus en positions par trois supports bobine.
Bouchon
Cercle
Hexagone
Connecteur, terminal banane
douille banane 4mm
Pour faire les connecteurs de l'éolienne, on utilise généralement un terminal banane dont on enlève la partie colorée.
Coût à l'unité : 0,18 €
Quantité par kit : 12
Cuivre émaillé
Fil de Cuivre émaillé Ф 0,4 mm (g) ou Cuivre émaillé Ф 0,67 mm (g). Retirer l'émail aux extrémités à l'aide d'un cutter.
Entretoise bobineur
L'entretoise est un petit élément à ajouter sur le support bobines pour éloigner les bobines des aimants quand des aimants ferrites sont utilisés. Malheureusement, les derniers tests montrent que les aimants touchent parfois toujours les bobines...
Nez de pale
Arrière
avant

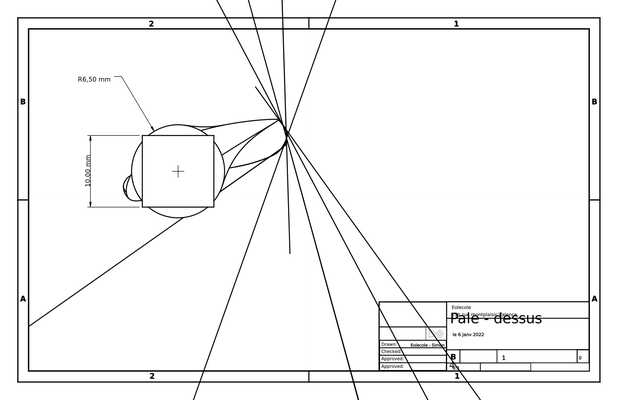

Pale
Roulement
Roulement à billes ouvert 8mmx22mm 608 SKF
Coût unité : 0,32 €
Quantité par kit : 2
Support bobines
Support Haut
Support Pied
Tige filetée
Tige filetée inox Ф8 (15 cm)
Coût à l'unité : 0,50 €
Quantité par kit : 1
La tige filetée est un élément du rotor du kit éolienne. Elle doit mesurer environ 140mm et de filetage métrique M8.
Tube Acier
Tube acier 20 x 20 x 40 mm
Coût par unité 0,40 €
Quantité 1
Tube PVC
Tube en PVC de 32mm de diamètre, d'une longueur de 22 cm (taille limite pour le rentrer dans le carton d'expédition), à adapter suivant la hauteur du ventilateur. Un tube plus haut (~30cm) est plus esthétique pour une présentation.
Prix : ~1€ le mètre, soit 0.25€ par éolienne.
écrou
Ecrous inox M8
Coût à l'unité : 0,03 €
Quantité par kit : 8
